一、SZBRY6000B有源变压器容量测试仪仪器概述

SZBRY6000B有源变压器容量测试仪是本公司自主研发的新一代变压器参数测试仪器,该仪器设计精巧,性能优越,功能强大,自带可充电电池及数字合成三相电源。采用国内外蕞新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术;外部采用大屏幕液晶显示,中文菜单提示,操作简单,配备高速热敏打印机,设计有存储功能,方便数据的存储和打印;配用数据管理软件,保存的数据通过USB或232串口传送到计算机(上位机),进行另存、打印、清空等多项操作,或直接通过上位机电脑操作测试,保存的文件格式为Word或Excel文件格式;或将数据直接存储到移动U盘中(不需要上位机)。仪器体积小、重量轻,便于携带,现场使用极为方便,大大减轻了试验人员的劳动强度,提高了工作效率。




二、SZBRY6000B有源变压器容量测试仪仪器主要功能

1.可测量变压器容量、短路阻抗、负载损耗等参数,可以自动分析出6KV,10KV,35KV等级的变压器容量。

2.内置可充电高能电池及数字合成三相电源,无需任何外电源即可完成测试,使用方便。

3.兼容时下各种干式或油浸配电变压器的铁芯型号判断及容量判断,且数据库可随时更新。

4.全部数据均在同一周期内同步测量,保证测量结果的准确性和合理性。

5.测试结果自动折算,无须任何手工计算。

6.内置不掉电存储器,可储存80次测量结果,可长期保存测量数据并可随时查阅。

7.内置微型打印机可打印全部测试结果或存储记录。

8.大屏幕液晶显示,全部汉字菜单及操作提示,直观方便。

9.不掉电日历,时钟功能。

10.USB或串口通信功能,能将测试数据通过上位机软件上传到电脑中。

11.移动U盘功能,能将保存在仪器里的全部测试数据转存到移动U盘中。

12仪器自带可充电高能电池及数字合成三相电源,可以在没有外部电源和调压器的情况下完成容量分析测试功能。




三、SZBRY6000B有源变压器容量测试仪仪器主要技术指标

1.输入特性

     有源部分:

         电压测量范围:AC 0~10V

         电流测量范围:AC 0~10A

容量测量范围:106300kVA

     无源部分:

         电压测量范围:AC 0~850V

         电流测量范围:AC 0~80A

容量测量范围:10100000 kVA

2频率测量范围:35-65Hz

3测量精度:

电压、电流、频率:±0.2%±3

       功率、阻抗:0.05cos¢≤0.1  ±1%±3

                   cos¢>0.1 ±0.5%±3

       容量:10%

4环境温度:-10℃-40℃

5相对湿度:当温度为25℃时,不大于90%(无凝露)

6工作电源:AC220V±10%  50HZ±10%

7.外形尺寸:ABS箱415×320×168mm;铝箱380×260×150mm;车载450×190×400

8.仪器重量:ABS箱6kg;铝箱7kg;车载箱10kg (不包括测试线)







四、SZBRY6000B有源变压器容量测试仪仪器面板及功能介绍

SZBRY6000B有源变压器容量测试仪面板布局如图所示:仪器机型、包装不同,面板稍有不同。

面板上从右到左,从上到下各部分分别是测试接线端子、接地柱、热敏打印机、AC 220V电源插座、充电指示灯、电源开关、九芯串口座、液晶屏对比度调节旋钮、方口USB座、扁口USB座、键盘、液晶屏。

SZBRY6000B有源变压器容量测试仪其各功能介绍如下:

1.各接线端子:用于连接测试线(具体接线方式见后面章节的接线方法)(IO、EXT预留扩展用)。

2.接地柱:仪器保护接地。

3.热敏打印机:打印各种测试数据。

4.AC 220V电源插座:带保险丝(10A)电源插座,用于给电池充电,需充电时直接插上电源线即开始充电。

5.充电指示灯:2个指示灯分别指示内部2组电池的充电状态,指示灯闪烁快表示电池电量低,随着电量的增加,指示灯闪烁频率变低,常亮表示电已充满,充满后自动停止充电,使用安全。

6.电源开关:用于打开或关断仪器电源。

7.九芯串口插座:串口通信接口,用于与上位机进行数据通信。

8.液晶屏对比度调节旋钮:旋转孔内一字槽,调整液晶屏对比度。

9.方口USB插座:USB通信接口,用于与上位机进行数据通信。

10.扁口USB插座:U盘接口,用于将测试数据转存到移动U盘中。

11.液晶屏:显示测试状态和测试数据。

12.“↑”、“↓”、“←”、“→”键:用来选择测试项,数字输入及查看存储的测试记录。

13.“打印”键:将刚进行测试项目的测试结果或已保存的测试数据打印出来。

14.“保存”键:在测量状态下存储当前已锁定的测试结果及测量前设置的辅助参数,通过所输入的设备编号及试验的日期时间加以区别,以备查询,蕞多可存储80条记录。

15.“退出”键:在测量状态下,用于退出当前操作,回到上级菜单。

16.“确认”键:用于确认当前选择或在测量状态下锁定数据。

17.“取消”键:用于在测量状态下取消数据锁定。




五、SZBRY6000B有源变压器容量测试仪操作说明

SZBRY6000B有源变压器容量测试仪试验要求

试验电源应该为正弦波形, 试验前应准确地测量被试变压器地绕组温度,油浸变压器以油面温度作为绕组温度,干式变压器应在线圈地不同部位(不小于三个点)的温度平均值作为绕组温度。一般选择变压器一次侧绕组侧为试验绕组,二次侧(大电流侧)人工短路,短路导线截面积应不小于变压器导线截面积,其长度要尽可能短,并确保接触电阻可以忽略,以免影响测试结果。本仪器可以用小电流法,试验电流选择1%~20%的额定电流即可推算出结果。对电源容量要求见附录﹝仅供参考﹞。




(一)SZBRY6000B有源变压器容量测试仪开机界面

接好电源线,打开电源,液晶屏显示界面如下图所示:

如果采用仪器内部电源作为测试电源,则则按“↑”、“↓”键选择下图“有源容量(内电源)” 菜单再按确定。

如果采用仪器外部调压器作为测试电源,则按“↑”、“↓”键选择下图“容量分析(调压器)” 菜单再按确定。



(二)三相三线容量测试

将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器的“IA+”、“IB+”、“IC+”接线端子;将仪器的“IA-”、“IB-”、“IC-”及“UA”、“UB”、“UC”分别接到变压器的高压侧。若三相电源带有零相,将三相电源的零相“Uo”接到仪器的“UO”接线端子,变压器的低压侧要可靠短路,并确保接触电阻可以忽略,以免影响测试数据。其接线方法如下图所示:(如果采用仪器内电源作为测试电源则不需要接调压器)

在开机主界面下,选择“有源容量(内电源)”或者“容量分析(调压器)”菜单,按确认键进入“容量分析”项目测试菜单,如下图所示:



在测试之前,首先要进行相关的参数设置。光标指向“参数设置”项,此时按键盘上的“确认”键进入右边的参数设置,“↑”、“↓”键选择待修改的项,再按“确认”键进入待修改项的输入项,“←”、“→”键选择输入位置;“↑”、“↓”键改变当前光标所在位置数值的大小,“↑”键数值增大,“↓”键数值减小。

各参数说明如下:

(1)设备编号:可输入蕞多十位数字或英文字符(如出厂编号),用于标识被测设备。

(2)额定高压:待测变压器加压侧额定电压,单位:kV

(3)额定温度:用于将与温度有关的测试参数从当前油温校正到额定温度,单位:℃。

(4)当前油温:待测变压器当前油温,用于将测试结果校正到额定温度,单位:℃。

(5)阻抗电压:待测变压器铭牌的标称阻抗电压百分比。

 (注:阻抗电压百分比的设置方法:1.严格按变压器铭牌的参数设置;2.若铭牌不清,按500kVA以内设置为4.0%,500kVA以上设置为4.5%(这样设置可能产生一些误差))

上述的参数应根据实际情况输入,否则会得到错误的测试结果。当所有的参数已设置好后,返回到上图的状态,按“↓”键选择“测试项目”,如下图所示:



按“确认”键进入测试项目的选择,选定“三相三线容量”,按“确认”键进入测试界面,如下图所示:

     在此状态下,接通三相试验电源,调节调压器使试验电压慢慢升高(如果采用仪器内电源作为测试电源则不需要连接调压器),待数据稳定后,按“确认”键锁定当前测试数据,出现如下图界面:

    将调压器输出电压调零并断开试验电源(如果采用仪器内电源作为测试电源则不需要连接调压器)。按“打印”键打印当前测试的数据;当数据锁定后,按“保存”键存储当前测试数据(掉电不丢失);按“取消”键退出锁定状态;按“退出”键退出测试返回上一级菜单。(注意:每次测试结束或测试中间换线时,一定要将调压器输出电压调零并断开试验电源,以防触电)。

各参数说明如下:

(1)有效值V:当前条件下的实测AB、BC、CA相的电压有效值,单位:V。

(2)平均值V:当前条件下的实测AB、BC、CA相的电压平均值,单位:V。

(3)电流A:当前条件下的实测A相、B相、C相的电流有效值,单位:A。

(4)功率W:当前条件下的实测AB相、BC相、CA相的有功功率,单位:W。

(5)三相:表示三相平均值,功率为三相总和。

(6)频率:试验电源频率,单位:Hz。

(7) 阻抗电压:折算到额定电流下的阻抗电压百分比,单位:%。

(8) 负载损耗:折算到额定条件下的负载损耗,单位:kW。

(9) 测试容量:被测变压器的容量测试值,单位:kVA。

(10) 判定容量:根据测试容量判定变压器的国标容量,单位:kVA。

(11) 判定形式:铁芯形式判断。










(三)D形分相容量测试

对于加压侧绕组为D、另一侧为yn、y或d联结的三相变压,可以采用单相电源,依次在AB、BC、CA相加压,非加压绕组应依次短路,测量变压器容量。

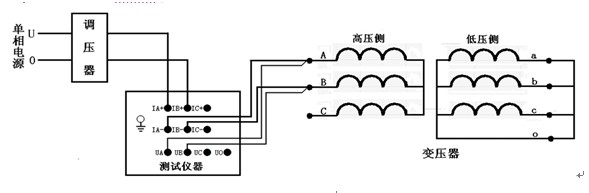

将单相电源的“U”、“O”接入仪器的“IA+”、“IB+”接线端子;将仪器的“IA-”及“UA”接到变压器的高压侧A端,将“IB-”及“UB”接到变压器的高压侧B端,BC间短接。其接线方法如下图所示:




在容量测试界面下,设置好相关的参数后,选择“D形分相容量”,其测试界面如下图所示:




在此状态下,接通试验电源,调节调压器,使试验电压慢慢的升高(如果采用仪器内电源作为测试电源则不需要连接调压器),待数据稳定后,按“确认”键,AB相测量结束,出现如下图界面:










在此状态下,不要退出测量状态,将调压器输出电压调零(如果采用仪器内电源作为测试电源则不需要连接调压器),改接线到BC相,CA间短接,其接线如下图所示:



接好线后按“确认”键,调节调压器给BC相加压(如果采用仪器内电源作为测试电源则不需要连接调压器),此时测量“BC”相的数据,如下图所示:






待数据稳定后,按“确认”键,BC相测量结束,出现如下图界面:








在此状态下,不要退出测量状态,将调压器输出电压调零(如果采用仪器内电源作为测试电源则不需要连接调压器),改接线到CA相,AB间短接,其接线如下图所示:




接好线后按“确认”键,调节调压器给CA相加压(如果采用仪器内电源作为测试电源则不需要连接调压器),此时测量“CA”相的数据, 如下图所示:




待数据稳定后,按“确认”键,三相测量结束,仪器根据三相测量数据计算出变压器容量。如下图所示:






将调压器输出电压调零并断开试验电源(如果采用仪器内电源作为测试电源则不需要连接调压器)。按“打印”键打印当前测试的数据;当数据锁定后,按“保存”键存储当前测试数据(掉电不丢失);按“取消”键退出锁定状态;按“退出”键退出测试返回上一级菜单。(注意:每次测试结束或测试中间换线时,一定要将调压器输出电压调零并断开试验电源,以防触电)。







(四)星形分相容量测试

对于加压侧绕组为Y、另一侧为yn、y或d联结的三相变压器,可以采用单相电源,依次在AB、BC、CA相加压,测量变压器容量。

将单相电源的“U”、“O”接入仪器的“IA+”、“IB+”接线端子;将仪器的“IA-”及“UA”接到变压器的高压侧A端,将“IB-”及“UB”接到变压器的高压侧B端;同时变压器的低压侧要可靠短路,并确保接触电阻可以忽略,以免影响测试数据。其接线方法如下图所示:



在容量测试界面下,设置好相关的参数后,选择“星形分相容量”,其测试界面如下图所示:






在此状态下,接通试验电源,调节调压器,使试验电压慢慢的升高(如果采用仪器内电源作为测试电源则不需要连接调压器),待数据稳定后,按“确认”键,出现如下图界面:







在此状态下,不要退出测量状态,将调压器输出电压调零(如果采用仪器内电源作为测试电源则不需要连接调压器),改接线到BC相,其接线如下图所示:





接好线后按“确认”键,调节调压器给BC相加压(如果采用仪器内电源作为测试电源则不需要连接调压器),此时测量“BC”相的数据,如下图所示:






待数据稳定后,按“确认”键, BC相测量结束,出现如下图界面:





在此状态下,不要退出测量状态,将调压器输出电压调零(如果采用仪器内电源作为测试电源则不需要连接调压器),改接线到CA相,其接线如下图所示:

接好线后按“确认”键,调节调压器给CA相加压(如果采用仪器内电源作为测试电源则不需要连接调压器),此时测量“CA”相的数据,





待数据稳定后,按“确认”键,三相测量结束,仪器根据三相数据计算出变压器容量。如下图所示:




将调压器输出电压调零并断开试验电源(如果采用仪器内电源作为测试电源则不需要连接调压器)。按“打印”键打印当前测试的数据;当数据锁定后,按“保存”键存储当前测试数据(掉电不丢失);按“取消”键退出锁定状态;按“退出”键退出测试返回上一级菜单。(注意:每次测试结束或测试中间换线时,一定要将调压器输出电压调零并断开试验电源,以防触电)。







(五)单相变压器容量测试

将单相电源的“U”、“O”接入仪器的“IA+”、“IB+”接线端子;将仪器的“IA-”及“UA”接到变压器的高压侧A端,将“IB-”及“UB”接到变压器的高压侧X端(如果采用仪器内电源作为测试电源则不需要连接调压器)。其接线方法如下图所示:

在容量测试界面下,设置好相关的参数后,选择“单相容量”,其测试界面如下图所示:





   在此状态下,接通单相试验电源,调节调压器,使试验电压慢慢升高(如果采用仪器内电源作为测试电源则不需要

操作调压器),待数据稳定后,按“确认”键锁定当前测试数据

将调压器输出电压调零并断开试验电源(如果采用仪器内电源作为测试电源则不需要连接调压器)。按“打印”键打印当前测试的数据;当数据锁定后,按“保存”键存储当前测试数据(掉电不丢失);按“取消”键退出锁定状态;按“退出”键退出测试返回上一级菜单。(注意:每次测试结束或测试中间换线时,一定要将调压器输出电压调零并断开试验电源,以防触电)。

六、SZBRY6000B有源变压器容量测试仪历史数据的读取

选择“历史记录”,按“确认”键进入历史记录的界面。仪器能够记录80组数据,并且自动更新数据,打开的记录为蕞新存储的记录。如三相三线负载测试记录,如下图所示:



在此状态下按“←”、“→”键选择“删除”、“返回”,当光标指向“删除”时,按下“确认”键,界面将提示是否删除全部记录,选择“否”,不删除;选择“是”,则删除全部历史记录。选择“返回”,则返回上一级菜单。

 在此状态下按“↓”键,则进入如下图所示界面;



按下“确认”键,则进入如下图所示界面;

在此状态下,按“←”、“→”键选择“返回”、“删除”,当光标指向“删除”时,按下“确认”键,则删除当前条记录。选择“返回”,则返回上一级菜单。按“打印”键,则打印当前条数据。如果按“↓”键,则显示已设置的参数,如下图所示:按“↑”则返回上图。



七、SZBRY6000B有源变压器容量测试仪系统设置

在开机界面的状态下,选择“系统设置”,如下图所示



状态下,按“↑”、“↓”键来选择要修改的项目(如“日期”、“时间”、“USB),选中后,按“确认”键进入数值修改(日期和时间),“←”、“→”键选择需要校正的位置;“↑”、“↓”键改变当前光标所在位置数值的大小;“↑”键数值增大,“↓”键数值减小。USB模式通过“←”、“→”键来选择,U盘对应面板上的扁口USB座,只能插U盘用;通讯对应面板上的方口USB座,只能与上位机通信用;根据用户所需,选择不同的功能。设置完成后,直接保存返回。







八、SZBRY6000B有源变压器容量测试仪历史数据的U盘存储

在开机界面的“系统设置”中选择USB的功能为U盘功能(注:USB功能切换,须重新启动仪器才能生效)。插入U盘,进入到历史记录界面,如下图所示:

移动光标选中“复制到U盘”,按确认键,将历史数据复制到U盘中,复制成功如下图所示:

几秒钟后,返回到历史记录界面。若U盘中已有同名的文件,则提示是否覆盖,如下图所示:

选择“否”,则文件不保存,直接返回,如果选择“是”,则将之前的覆盖,请注意备份。










九、上位机管理软件




(一)软件安装

双击安装文件,选择软件安装的路径后,根据提示连续点击几次"下一步"即开始安装。如下图所示




























(二)软件使用

  软件安装完成后,界面如下图所示(以下以短路阻抗为例)








































控制按钮:







十、SZBRY6000B有源变压器容量测试仪注意事项

1.使用本仪器时请按本说明书接线和操作。

2.接地端子应就近可靠接地, 接好测试线后开机,在测试过程中,切不可拆除测试线,以免发生事故,一次测试完成后应锁定数据,然后断开测试电源,再查看或打印锁定数据或者移动拆除测试线。

3.测试开始前请输入正确的辅助参数,仪器的测量结果都依赖于输入的辅助参数。

4.测试时注意变压器分接开关位置,不同位置的测量结果也不同,如果要测量阻抗电压,变压器必须在额定分接位置。

5.测试菜单项选择和实际测试项目及接线要一致。

6.电流回路用粗线连接,电压回路用细线连接。

7.请不要在电压或电流输入过载条件下工作。

8.内存蕞多可储存80次测量结果,超过80次时蕞老的记录将被覆盖,请注意及时抄录或通过上位上传到电脑保存或转存到移动U盘中。




十一、附配件(装箱单)

1.主机                       1台

2.电源线                     1根

3.测试线                     1套

4.保险丝管                   2只

5.说明书                     1本

6.打印纸                     2卷

7.短路铜排                   1付

8.短接线(2米)             1根

9.接地线                     1根

10.鳄鱼夹                    3只




十二、SZBRY6000B有源变压器容量测试仪售后服务

本产品自出售之日三年内,若出现质量问题予以免费保修,终身维护。

自行拆卸仪器后果自负,本公司不再负责维修!










附录一  SZBRY6000B有源变压器容量测试仪常见故障及分析

常见故障

故障原因

液晶无显示

1)液晶对比度需要调节   2)仪器主板故障   3)电源故障

不能测试

1)夹子未夹牢   2)电源没有接好  3)仪器内部接线松动

打印机不打印

1)打印机故障   2)仪器主板故障  3)打印纸决装好(热敏纸只能在一侧打印)   4)打印机电源未接好







附录二  容量分析试验时试验电源容量的确定

所需三相电源容量S可按下式计算:

SSN×(Uk%/100)×(Ik/IN)2

所需试验三相电压Uk为:

Uk>UN×(Uk%/100)×(Ik/IN)

                                式中   SNUN--分别为额定容量的额定电压;

                                INIk--分别为额定电流和短路试验电流;

                               SUk--分别是所需的视在功率和短路试验电压;

                               Uk%--被试变压器短路电压百分数(%)(即:阻抗电压)。

如果用单相电源,电源容量=三相电源容量/1.5

例:被测试变压器额定容量50kVA,阻抗电压为4%

如果试验时用额定电流 Ik/IN =1,电源容量应大于 (50×4)/100=2kW

如果试验时用50%的额定电流 Ik/IN=0.5,电源容量应大于  2KW×0.5×0.5=0.5kW




附录三  国标GB1094.1与IEC76.1允许偏差对照表




项  目

允  许  偏  差

国 标

GB1094.1-85

IEC76.1-76

国  标

GB1094.1-96

IEC76.1-93

1、总损耗

1)空载损耗

2)负载损耗

+10%

+15%

+15%

+10%

+15%

+15%

+10%

+15%

+15%

+10%

+15%

+15%

2、主分接上的空载电压比(额定电压比)










其他分接上的空载电压比

取下列值中的较小值:

1)±0.5%

2)额定电流下实际阻抗电压的±10%(自耦变压器和增压变压器的阻抗值较小,因而会产生一些误差,故此条不适用)由制造厂与使用部门商定

规定的第一对绕组

主分接取下列值较小值

1)规定电压比的±0.5%

2)实际阻抗电压百分数的±10%




其他绕组对

其他分接

接协议,但不低于1)和2)中的较小值




3、额定电流下的阻抗电压

1)主分接为中间分接或间两分接中之一时①双绕组变压器②多绕组变压器




2)其他情况

1)①双绕组变压器:该分接的规定值的±10%②多绕组变压器:指定一对绕组的规定值的±10%,第二对绕组的规定值的

±15%




2)其他成对绕组的偏差,需经协商并说明

有二个独立绕组的变压器或多绕组变压器中规定的第一对独立绕组

主分接:

当阻抗值≥10%时为±7.5%

当阻抗值<10%为±10%

其他分接:

当阻抗值≥10%时为±10%




当阻抗值<10%为±15%










自耦连接的一对绕组或多绕组变压器中规定的第二对绕组

主分接为±10%

其他分接为±15%




4、任一分接的短路阻抗

不少于上项1)的偏差值

其他绕阻时

±15%按协议正偏差可加大




5、空载电流

标准值(或设计值)的+30%
















附录四 变压器技术参数

6-10KV电压等级  30kVA-1600kVA配电变压器

额定容量

kVA

空载损耗kW

负载损耗kW

空载电流

%

短路阻抗

%

S9

S10

S11

S9

S10

S11

30

0.13

0.11

0.09

0.60

2.8

4.0

50

0.17

0.15

0.12

0.87

2.5

63

0.20

0.17

0.14

1.04

2.5

80

0.25

0.22

0.18

1.25

2.2

100

0.29

0.25

0.20

1.50

2.2

125

0.34

0.29

0.24

1.80

2.0

160

0.40

0.34

0.28

2.20

1.9

200

0.48

0.41

0.34

2.60

1.8

250

0.56

0.48

0.39

3.05

1.7

315

0.67

0.57

0.47

3.65

1.6

400

0.80

0.68

0.56

4.3

1.5

500

0.96

0.82

0.67

5.10

1.4

630

1.20

1.02

0.84

6.20

1.3

4.5

800

1.40

1.19

0.98

7.50

1.2

1000

1.70

1.45

1.19

10.30

1.1

1250

1.95

1.66

1.37

12.80

1.0

1600

2.40

2.04

1.68

14.50

0.9


























6-10kV电压等级

额定容量

空载损耗

kW

负载损耗

kW

空载电流

%

短路阻抗

%

S9

S10

S11

S9

S10

S11

630kVA-6300kVA双绕组无励磁调压变压器(低压为6kV或3kV)

630

1.04

0.92

0.81

7.29

6.89

6.89

1.3

4.5

800

1.26

1.12

0.98

8.91

8.42

8.42

1.2

5.5

1000

1.49

1.32

1.16

10.44

9.86

9.86

1.1

1250

1.76

1.56

1.37

12.42

11.73

11.73

1.0

1600

2.12

1.88

1.65

14.85

14.03

14.03

0.9

2000

2.52

2.24

1.96

17.82

16.83

16.83

0.9

2500

2.97

2.64

2.31

20.70

19.55

19.55

0.8

3150

3.51

3.12

2.73

24.30

22.95

22.95

0.8

4000

4.32

3.84

3.36

28.80

27.20

27.20

0.7

5000

5.13

4.56

3.99

33.03

31.20

31.20

0.7

6300

6.12

5.44

4.76

36.90

34.85

34.85

0.6

200kVA-1600kVA双绕组有载调压变压器(低压为0.4kV)

200

0.48

0.41

0.34

3.056/3.24

2.89/3.06

2.89/3.06

1.8/1.9

4

250

0.56

0.48

0.39

3.60/3.69

3.40/3.49

3.40/3.49

1.7/1.8

315

0.67

0.57

0.47

4.32/4.41

4.08/4.17

4.08/4.17

1.6/1.7

400

0.80

0.68

0.56

5.22/5.40

4.93/5.10

4.93/5.10

1.5/1.6

500

0.96

0.82

0.67

6.21/6.44

5.89/6.08

5.87/6.08

1.4/1.5

630

1.20

1.02

0.84

7.65

7.23

7.23

1.3

4.5

800

1.40

1.19

0.98

9.36

8.84

8.84

1.2

1000

1.70

1.45

1.19

10.98

10.37

10.37

1.1

1250

1.95

1.66

1.37

13.05

12.33

12.33

1.0

1600

2.40

2.04

1.68

15.57

14.71

14.71

0.90

注:表中斜线上方数值为Yyno联结组变压器用;斜线下方数值为Dyn11联结组变压器用。




35KV电压等级  50kVA-1600kVA配电变压器

额定容量

kVA

空载损耗kW

负载损耗kW

空载电流

%

短路阻抗

%

S9

S10

S11

S9

S10

S11

50

0.24

0.20

0.17

1.22

2.00

6.5

100

0.34

0.29

0.24

2.03

1.80

125

0.38

0.33

0.27

2.39

1.75

160

0.41

0.35

0.29

2.84

1.65

200

0.48

0.41

0.34

3.33

1.55

250

0.57

0.49

0.40

3.96

1.40

315

0.68

0.58

0.48

4.77

1.40

400

0.82

0.70

0.58

5.76

1.30

500

0.97

0.83

0.68

6.93

1.30

630

1.20

1.02

0.84

8.28

1.25

800

1.40

1.19

0.98

9.90

1.05

1000

1.70

1.45

1.19

12.15

1.00

1250

2.00

1.70

1.40

14.67

0.85

1600

2.40

2.04

1.68

17.55

0.75


























35KV电压等级  50kVA-1600kVA配电变压器

额定容量

kVA

空载损耗kW

负载损耗kW

空载电流

%

短路阻抗

%

S9

S10

S11

S9

S10

S11

800kVA-31500kVA双绕组无励磁调压变压器(低压为3-10kV级)

800

1.24

1.08

0.93

9.90

9.40

9.40

1.05

6.5

1000

1.44

1.26

1.08

12.20

11.50

11.50

1.00

1250

1.76

1.54

1.32

14.70

13.90

13.90

0.90

1600

2.12

1.86

1.59

17.60

16.60

16.60

0.85

2000

2.72

2.38

2.04

19.40

18.30

18.30

0.75

2500

6.20

2.80

2.40

20.70

19.60

19.60

0.75

3150

3.80

3.33

2.85

24.30

23.00

23.00

0.70

7.0

4000

4.52

3.96

3.39

28.80

27.20

27.20

0.70

5000

5.40

4.73

4.05

33.10

31.20

31.20

0.60

6300

6.56

5.74

4.92

36.90

34.90

34.90

0.60

7.5

8000

9.20

8.05

6.90

41.00

39.00

39.00

0.55

10000

10.90

9.52

8.16

48.00

46.00

46.00

0.55

12500

12.80

11.20

9.60

57.00

54.00

54.00

0.55

8.0

16000

15.20

13.30

11.40

70.00

66.00

66.00

0.50

20000

18.00

15.80

13.50

84.00

80.00

80.00

0.50

25000

21.30

18.70

16.00

99.00

94.00

94.00

0.40

31500

25.30

22.20

19.00

119.00

113.00

113.00

0.40

2000kVA-12500kVA双绕组有载调压变压器(低压为3-10kV级)高压分接范围±3×2.5%

2000

2.88

2.52

2.16

18.80

17.70

17.70

1.00

6.5

2500

3.40

2.98

2.55

21.80

20.60

20.60

1.00

3150

4.04

3.54

3.03

26.00

24.60

24.60

0.90

7.0

4000

4.84

4.24

3.63

30.70

29.00

29.00

0.90

5000

5.80

5.08

4.35

36.00

34.00

34.00

0.85

6300

7.04

6.16

5.28

38.70

36.60

36.60

0.85

7.5

8000

9.84

8.61

7.38

42.80

40.40

40.40

0.75

10000

11.60

10.15

98.70

50.60

47.80

47.80

0.75

12500

13.68

11.97

10.26

59.90

56.60

56.60

0.70

8.0
